異形五金沖壓件公差控制標準
信息來源：www.zhulite.com 發布時間：2025.05.15
異形五金沖壓件公差控制標準是確保產品精度與互換性的，需結合材料特性、模具設計及工藝參數進行綜合管理。以下是關鍵控制要點：
一、公差等級選擇
依據GB/T 1804、GB/T 13914及行業標準，異形件常用公差等級：
- 精密級：IT6-IT7（汽車/電子件）
- 普通級：IT8-IT10（家電/通用件）
特殊行業（如）需執行ISO 2768或ASTM B89更嚴苛標準。
二、關鍵控制維度
1. 尺寸公差：
- 沖裁輪廓：±0.05mm（精密級）
- 折彎角度：±1°
- 孔位偏差：±0.1mm（基準孔需達±0.05mm）
2. 形位公差：
- 平面度≤0.1mm/m2
- 垂直度≤0.08mm
- 輪廓度≤0.15mm（復雜曲面）
三、工藝控制措施

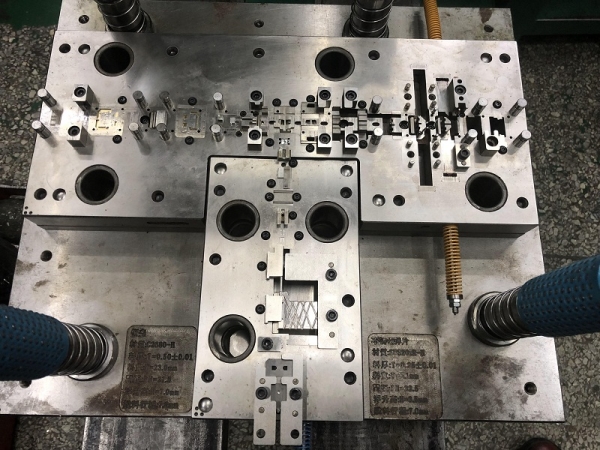

1. 模具管理：
- 模芯加工精度達IT5級
- 凸凹模間隙控制在料厚8%-12%
- 采用TD涂層（壽命提升3-5倍）
2. 過程參數優化：
- 沖壓速度≤40次/分鐘（薄料）
- 壓邊力公差±5%
- 潤滑劑粘度（40-60cSt）
四、檢測體系
1. 在線檢測：激光輪廓儀（0.01mm分辨率）
2. 抽檢方案：C=0抽樣計劃（AQL 0.65）
3. 全尺寸報告：三坐標測量（每批次≥3件）
五、特殊工況補償
1. 回彈補償：通過CAE模擬預修正模具（補償量達料厚15%）
2. 應力釋放：時效處理（120℃×4h）
通過上述標準實施，某接件項目實現CPK≥1.67，廢品率從2.1%降至0.3%。企業應根據產品功能需求動態調整公差帶，在成本與質量間取得平衡。
